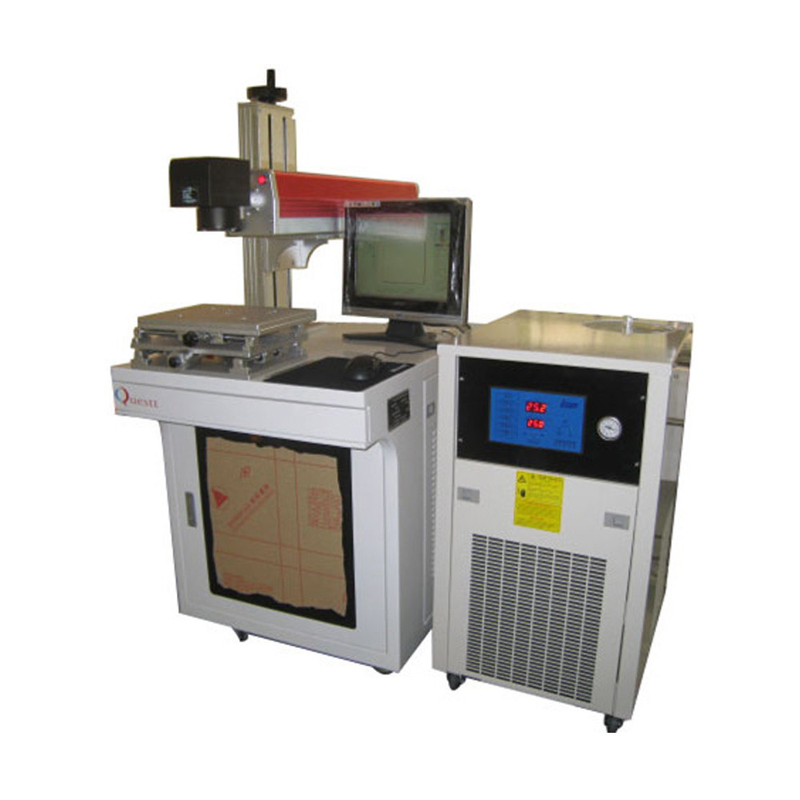

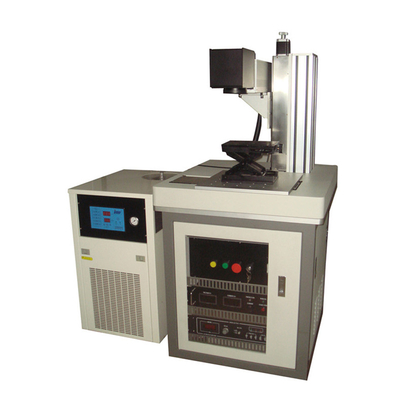

Máquina material de la marca del laser Metal/no del diodo del metal
Adoptando el laser de la lado-bomba del diodo como tream de las cabezas de la bomba, la máquina de la marca del laser de la bomba del diodo substituye la bomba de la lámpara, que tiene tales caracteres: el alto traducir de la foto del ratio, de rayo láser con de alta calidad, la compacticidad, el coste corriente bajo, fáciles instalar y actuar, buena estabilización, libre de mantenimiento y así sucesivamente. El sistema óptico del lacre entero, la temperatura constante que hace el equipo entero más estable, diámetro de la fácula de la entrada es más pequeño. Es conveniente para la alta precisión con velocidad.
Uso típico
Puede ser ampliamente utilizado en IC, colocaciones del ordenador, transporte de la industria, timekeeper, dispositivo electrónico, comunicar el dispositivo, el dispositivo del espacio y de la aviación, las partes de automóvil, los aparatos electrodomésticos, el hardware, el alambre y el cable eléctrico, la ropa, el envasado de alimentos, la joyería, el cigarrillo etc. para marcar los caracteres y los gráficos.
Especificación básica
Ø Lado-bombeó la fuente del laser del diodo y de alimentación del laser
Cristal de Ø Q-SWITCH del conductor de Reino Unido y de Q-SWITCH
Escáner de alta velocidad del Galvo de Ø
Lente de alta calidad de Ø F-θ
TARJETA del conductor D/A de Ø USB y sistema especial de la marca
Mesa de trabajo de Ø (X-Y-Z=100*100*250mm)
Refrigerador de agua de Ø con el filtro y la resina de intercambio iónico.
|
Tyrex-DP50 Diodo-bombeó al marcador del laser
|
|
ESPECIFICACIÓN
|
|
Medio del laser
|
Nd3+: YAG
|
|
Longitud de onda ligera
|
el 1.06μm
|
|
Max de potencia de salida
|
50W (laser del diodo de Sidepumped)
|
|
Frecuencia repetida
|
200Hz-50KHz
|
|
Velocidad máxima de la marca
|
7000mm/s
|
|
El alcance de la marca
|
70*70m m o 110*110m m o 150*150m m o 200*200m m
|
|
Formato de archivo
|
JPG TIF DEL BMP DEL PLT DXF AI DST
|
|
Precisión de la repetición
|
0.02m m
|
|
La profundidad de la marca
|
0.05mm~0.2m m (según el material)
|
|
Interfaz de comunicaciones
|
USB
|
|
Fuente de alimentación
|
220V / 50Hz/2kVA
|
|
Estándar de la mesa de trabajo
|
200mm*200mm*350m m (hasta la petición)
|
|
Componentes
|
El gabinete principal, armario de alimentación, X-Y-Z motorizó la mesa de trabajo, cambiador de calor, sistema de enfriamiento
|
|
Peso y volumen
|
150Kg, 1.5M3
|
