Ventajas:
1) Velocidad rápida, alta profundidad y casi ninguna deformación.
2) En el cuarto o las condiciones especiales para la soldadura y el equipo de soldadura. por ejemplo, un laser simple por el campo magnético. el haz no será compensado; el laser en un vacío, aire y un poco de gas en el ambiente podía aplicar soldar, y pasó el vidrio o emitir el material transparente a la soldadura;
3) Puede soldar con autógena el material difícil del derretimiento, tal como el titanio, el cuarzo etc. Puede soldar con autógena el material del isomerism con buena calidad.
4) Densidad de poder más elevado después del foco del laser. Cuando la soldadura del objeto del poder más elevado, ratio de la profundidad puede ser 5:1, excelente puede estar hasta 10:1
5) Puede ser utilizado para minisize la soldadura. El de rayo láser se enfoca a una luz, y hace la colocación exacta se puede utilizar en la producción en masa, automatizó un pequeño pedazo adentro. el grupo de soldadura;
6) Para ser áreas inaccesibles soldadas con autógena, una soldadura tan de larga distancia, contacto con flexibilidad.
La máquina incluyó los detalles de las piezas

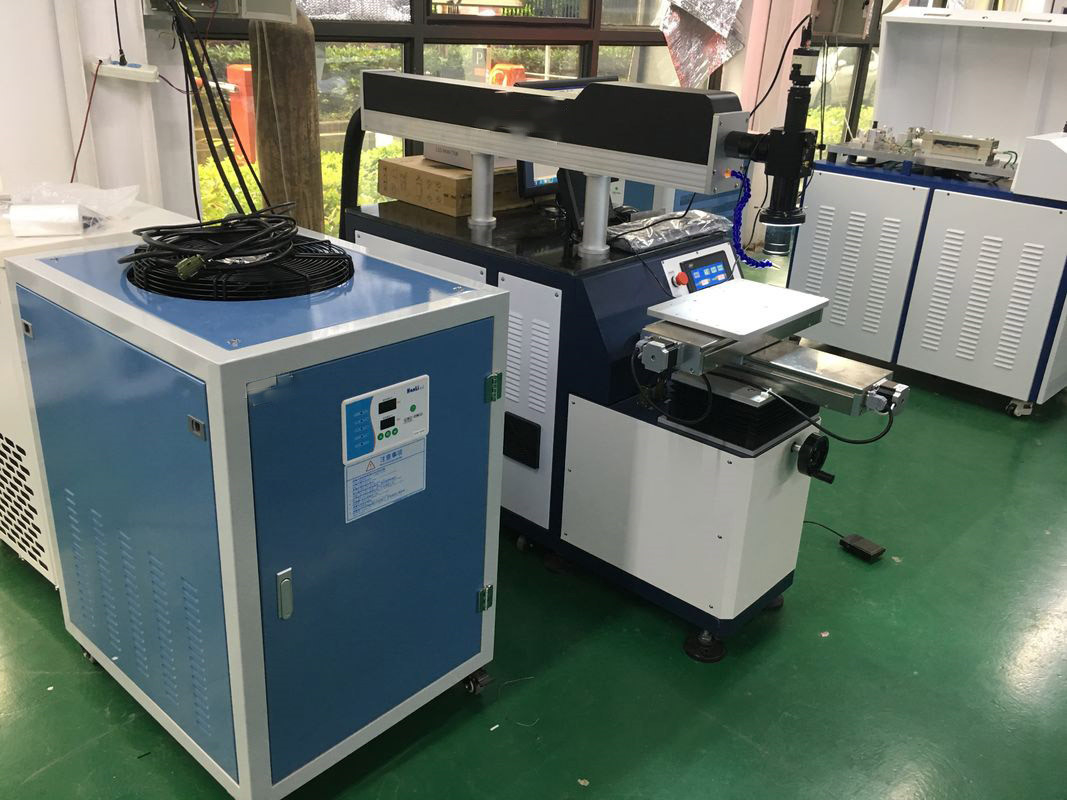

Este equipo consistió en las fuentes de laser (cámara del chapado en oro), la fuente de alimentación del laser, el sistema de enfriamiento, el sistema de colocación del laser, el sistema del foco, los sistemas con dos ejes del acoplamiento, el sistema de control industrial de la PC, sistema del monitor del CCD, etc.
Estándar técnico principal de la máquina
1) Fuente de alimentación del laser

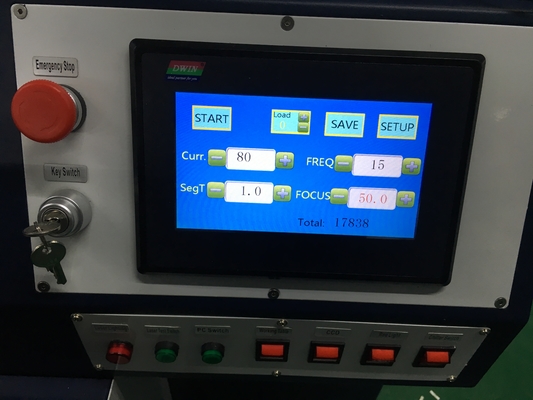

El poder del laser del circuito principal o circuito, accionado por el circuito de control o circuito, el circuito de protección, con una corriente, y dispositivo de protección del tráfico, la corriente, la anchura y frecuencia será transferido. el poder también ha hecho las funciones de onda se puede basar en necesidad de poner las formas de onda de la salida, para diversos materiales que soldaban. el poder del panel de la operación actual y la anchura y la frecuencia, el trabajo de esa función. sus indicadores específicos como sigue:
Fuente de la energía entrada: trifásico/50Hz/40Al 380v±5%
Grado de la fuente de alimentación: 15KW
Pulso que trabaja 0-500A actual
Límite de la inestabilidad de la fuente de alimentación: ≤ el ±5%
2) Fuente de laser:
Las fuentes de laser adoptan la cavidad larga de la porcelana del curso de la vida del Reino Unido (el alto rendimiento, buena estabilidad al calor, resiste la conversión corrosiva, alta de la electricidad de la foto. El buen modo del haz, puede alcanzar para continuar trabajando), Xe-lámpara dual y sola cavidad del laser.
3) Sistema de enfriamiento
Las fuentes de laser deben estar con agua pura de destilan el agua.
Sistema de enfriamiento de la temperatura del agua, debido a la policía y a la función protectora.
Circulación de la manera fresca:
Alcance del control de la temperatura: 20-25°C
Estabilidad de temperatura: ±10c
Corriente del agua de enfriamiento: 20-35L/min
Protección del fracaso: El poder del laser con una cadena de fluir para proteger y una protección más caliente
Poder de enfriamiento: 5P
Para el uso de la protección de agua: mes >3
4) Sistema de colocación del laser:
Utiliza una luz laser del semiconductor como instrucciones para un sistema óptico de normas y de trabajo para indicar la posición.
5) Sistema óptico y del foco:
Adopte la sola salida del laser, soldando con autógena el foco F=100mm (f=80/120/150mm opcionales)
Tamaño de la fácula: 0.2-1.5m m, partido el sistema del illume y el mismo dispositivo de protección de gas del eje.
6) Sistema de los monitores del CCD:
Adopte el mismo sistema del monitor del eje, (el partido 9,2" LCD blanco y negro), 20 veces como múltiplo grande.
Uso:
Uso industrial: Para la industria de las comunicaciones móviles, los artes y los artes y joyas, y componentes electrónicos, aspecto del sensor, maquinaria de la precisión, hardware, recambios para el coche, etc.
Material del uso: El acero inoxidable, acero de carbono llano, acero de aleación: soldadura y acero inoxidable, de acero entre la soldadura y el acero con poco carbono inoxidable, los -310 316 de acero acero inoxidable, acero de aleación y 347 níquel, diversos niveles de níquel, titanio, níquel, lata, cobre, aluminio, niobio, oro, plata del metal o alear el mismo metal para la soldadura. Cobre y níquel, titanio, cobre y níquel, titanio, titanio, molibdeno, latón, cobre y acero con poco carbono, cobre, metal para la soldadura.
Caso del uso: la soldadora de laser es ampliamente utilizada en las cáscaras del metal de la batería para teléfono de la célula, soldadura, soldadura del marco del vidrio, el teclado que suelda con autógena, la soldadura al acero del silicio y acero inoxidable en la soldadura, los muebles y vacío, taza, cuenco, el tirador de puerta y las bujías, filtro, grasa, un tubo de calefacción, etc.
Parametrización para la optimización del tratamiento
| Modelo |
ST-TW300 /ST-TW400 /ST-TW500 /ST-TW600 (opcional) |
| Longitud de onda |
1064nm |
| Fuentes de la bomba |
Xe-lámpara dual |
| Max.power |
300W (400w 500w 600w opcional) |
| Sola energía de pulso del máximo |
60J |
| Anchura de pulso |
0.1~20.0ms |
| Frecuencia de la secuencia |
0~200Hz |
| Tamaño de punto de soldadura |
0.2~1.5m m |
| Profundidad de soldadura |
0.1~3.0m m |
| Soldadura de la secuencia |
15mm/s |
| Observe el sistema |
Monitor del CCD |
| Colocación |
Indicación ligera roja |
| Sistema de enfriamiento |
Refrigeración por agua |
| Poder de enfriamiento |
3P |
| Tamaño de la figuración |
1800mm*1000mm*2000m m |
| Requisito de la electricidad |
15kW, trifásico |
| Requisito de la fuente de alimentación |
el 380V±10%, 50Hz, 40A |
Requisito del ambiente de trabajo:
1) Utilizado en la temperatura ambiente
2) Requisito de la electricidad de la fuente de alimentación: 380V trifásico; 50Hz.
3) Red de la fuente de alimentación: ± el 5%, la fluctuación conforme a red internacional. un 5% más amplitud, y con un flujo automático, constante.
4) Cerca de la instalación debe ser interferencia electromágnetica no fuerte. la instalación cerca evita una estación de radio o estaciones de retransmisión del lanzamiento.
5) Sus fundaciones menos que la amplitud de la vibración: 50um, menos de 0. 05g es menos de 3. a evitar para sellar hacia fuera tales un gran número de equipos de las máquinas-herramientas cerca.
6) Los requisitos de espacio del equipo de asegurarse de que no haya polvo del humo, evitan y metal abrasivo del polvo para el ambiente serio del trabajo.
7) Algo del ambiente debe ser prevenir estático el piso, y el fortalecimiento del escudo, del etc.
8) El trabajo del agua para refrescar las demandas de la calidad del agua, para utilizar para destilar el agua, o puede no utilizar el agua del grifo y el agua mineral para el ion de un metal más alto o la otra agua mineral.
Muestras de esta de la máquina soldadura de laser para la referencia:
